AUTOSHRINK otomatik shrink makinesi, shrink tünelli paketleme ve kapama makinesi, dakikada 50 pakete kadar

AUTOSHRINK otomatik shrink makinesi

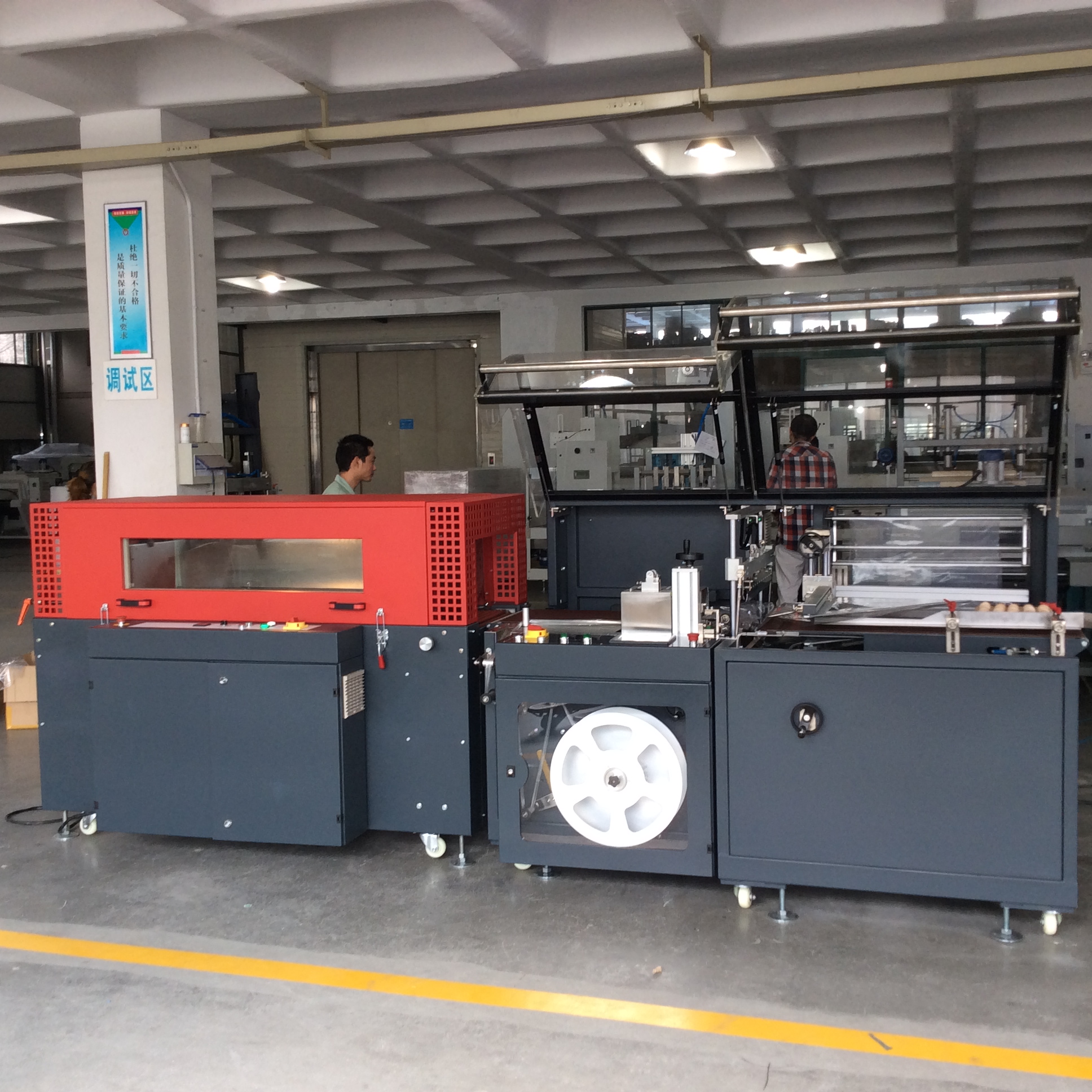

AUTOSHRINK, iki parçadan oluşan bir otomatik shrink makinesidir: otomatik yan kapama ünitesi, her ürünü ortadan katlanmış filmle sarar ve kapatır, shrink tüneli ise filmi ürünün etrafında sıkıca küçültür, ürüne bağlı olarak dakikada 50 pakete kadar kapasiteyle çalışır.

Ürün boyutları 90 × 90 × 10 mm’den 500 × 400 × 120 mm’ye kadar (U × G × Y), genişlik artı yükseklik en fazla 400 mm: düz tabanlı, tek ve düzenli nesneler için uygundur.

Kapama ünitesi, Teflon kaplı paslanmaz çelik bıçak ile 180–230 °C’de çevrim başına bir saniyeden kısa sürede kesip kapatır. Tünel yaklaşık 150 °C’de çalışır, giriş ölçüsü 450 × 250 mm ve uzunluğu 1500 mm’dir.

Her iki makine de 3 faz 380 V ile çalışır; kapama ünitesi ayrıca basınçlı hava gerektirir. Kullanılan film POF olup, kalınlığı 0,01–0,03 mm’dir. Kapama ünitesini dokunmatik ekranlı Siemens PLC kontrol eder ve Siemens servo motor ile tahrik edilir.

Sektörler ve uygulamalar: AUTOSHRINK otomatik shrink makinesi

AUTOSHRINK, gıda, kozmetik, matbaa, yayıncılık, ev eşyaları, elektronik ve lojistik sektörlerinde kullanılır. Kitap, dergi, kutu, tepsi, koli ve tüketim malları gibi perakende için tekli ürünleri sarar. Makine, teşhir veya depolama ve taşıma sırasında koruma için şeffaf ve sıkı film gerektiren ürünler için uygundur. Genellikle dolum veya kutulama sonrası, paketleme hattının sonunda kurulur ve perakende için hazır paket veya dağıtım için toz ve müdahaleye karşı korumalı ambalaj sağlar.

Teknik özellikler

AUTOSHRINK videoda

▶

Bu hat paketlemenize ne kazandırır

• Tek hatta sarılır ve shrink yapılır. Kapama makinesi sarar ve kapatır, tünel shrink yapar: ürün bitmiş olarak çıkar.
• Dakikada 50 pakete kadar. Ürünler bantta beslenir ve operatör olmadan sarılır.
• Hızlı ve temiz kapama. Her çevrimde bir saniyeden kısa sürede, yapışmayan Teflon kaplı bıçak ile.
• Dokunmatik ekrandan ayarlanır. Otomatik ve manuel mod, parametreler ve vardiya çıktısı ekranda.
• Kendiliğinden durur. Bir ürün bıçak altında kalırsa, kapama makinesi çıkarılıp sıfırlanana kadar durur.
• Bilinen bileşenler. Siemens PLC ve servo motor, Schneider, OMRON ve FOTEK elektrik parçaları.

Kapama makinesi, tünel ve kontroller

• Otomatik shrink paketleme hattı: otomatik yan kapama makinesi ve shrink tüneli
• Ürüne bağlı olarak dakikada 50 pakete kadar
• Ürünler 90 × 90 × 10 ile 500 × 400 × 120 mm, genişlik + yükseklik en fazla 400 mm
• Her çevrimde 1 s altında kesme ve kapama, bıçak 180–230 °C, Teflon kaplı

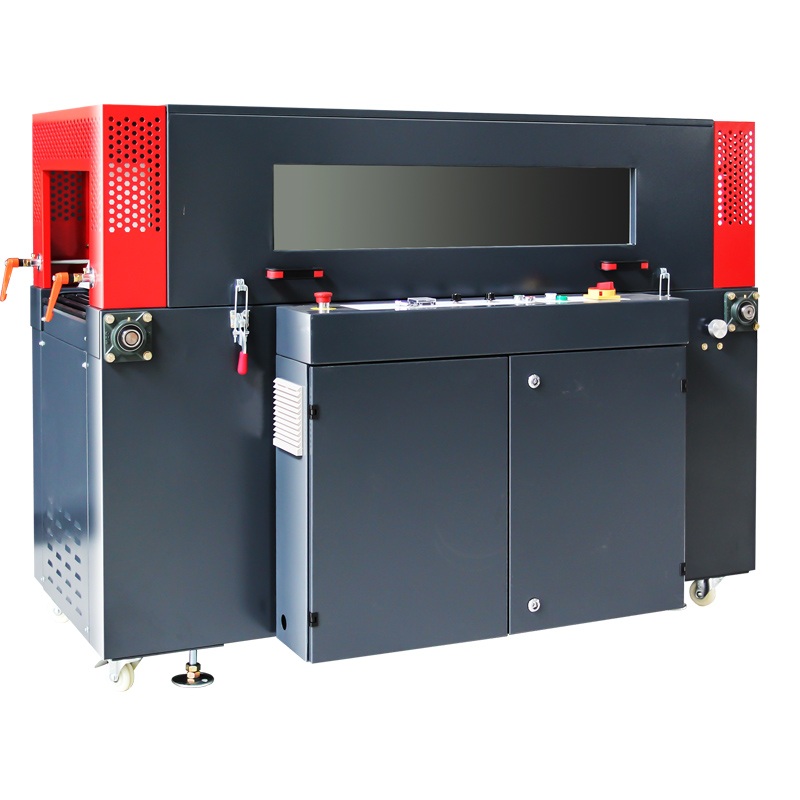

• Shrink tüneli yaklaşık 150 °C, giriş 450 × 250 mm, uzunluk 1500 mm
• POF film 0,01–0,03 mm; film rulosu en fazla 250 mm çapında ve 550 mm genişliğinde
• Siemens dokunmatik ekranlı PLC, Siemens servo motor, Schneider frekans konvertörü
• Konveyör 30 m/dak, çalışma tablası yüksekliği 850 mm
• Atık film bir makaraya sarılır
• 3 faz 380 V; basınçlı hava en fazla 0,3 MPa

Operatör görevleri ve süreç: AUTOSHRINK otomatik shrink makinesi

Operatör, film beslemesini ve atık sarımını kontrol eder, bitmiş paketlerde sızdırmazlık kalitesini ve film büzülmesini inceler. Ürün boyutu veya film tipi değiştirildiğinde film uzunluğu ve bıçak sıcaklığı düzenli olarak ayarlanmalıdır.

AUTOSHRINK kullanımı

1. Ana şalteri açın ve yatay ile dikey bıçakların sıcaklıklarını ayarlayın.
2. Film rulosunu tutucuya yerleştirin, filmi ayırıcı plakalar ve baskı tekerleklerinden geçirerek atık şeridi kendi makarasına yönlendirin.
3. Ayırıcı plaka ve bıçak ünitesinin yüksekliğini ürüne göre ayarlayın: bıçak hattı, ürün yüksekliğinin ortasından 10–20 mm aşağıda olmalıdır.
4. Bant genişliğini ayarlayın, basınçlı havayı kontrol edin ve dokunmatik ekrandan otomatik modu başlatın.
5. Ürünleri giriş bandına yan kılavuz boyunca yerleştirin: kapama ünitesi ürünleri sarar ve kapatır, tünel ise filmi büzüştürür.

Ayarlar ve bakım

• Ürün başına film uzunluğu. Dokunmatik ekrandan, kesim öncesi gecikme olarak ayarlanır; kısa ürünler için yaklaşık 0300, uzun ürünler için 0500 ile başlayın ve birkaç paketten sonra ayarlayın.
• Bıçak sıcaklığı. 180–230 °C. Kolayca açılan bir sızdırmazlık, sıcaklığın çok düşük, kesme süresinin çok kısa veya bıçağın aşınmış olduğu anlamına gelir.
• Basınçlı hava. 0,3 MPa’nın altında tutun ve hava filtresi regülatöründeki suyu düzenli olarak boşaltın.
• Günlük bakım. Her vardiyadan sonra, bıçak üzerindeki film kalıntılarını yumuşak bir bezle silin, en iyisi kapattıktan hemen sonra, 90–100 °C’de yapmaktır.
• Temizlik. Plastik parçaları yumuşak bir bez ve temizlik maddesiyle silin, asla su veya solvent kullanmayın.
• Sarılmaması gerekenler. Gevşek veya ıslak ürünler, ambalajsız sıvılar, yanıcı veya patlayıcı maddeler ve aerosol kutuları. Gıda için, gıda ile uyumlu film kullanınız.

AUTOSHRINK seçimi ve hazırlık

Yaygın hatalar arasında ürüne göre çok kalın veya ince film kullanmak, bıçak sıcaklığını çok düşük veya yüksek ayarlamak ya da düzensiz veya dengesiz ürünleri beslemek yer alır. Sıkışmaları önlemek için ürünlerin doğru aralıklarla yerleştirildiğinden ve giriş bandı genişliğinin doğru ayarlandığından emin olun. En iyi sonuç için, tam üretime geçmeden önce film ve ayarları gerçek ürünlerinizle test edin.

Shrink paketleme hattı siparişi vermeden önce

Fiyat bu sayfada gösterilmektedir. Hattın paketlemenize uygun olup olmadığını belirleyen birkaç detay vardır: Sipariş vermeden önce bunları kontrol ediniz veya bize iletiniz, birlikte inceleyelim.

• Ürün boyutu. 90 × 90 × 10 mm’den 500 × 400 × 120 mm’ye kadar, genişlik + yükseklik en fazla 400 mm; düz tabanlı tekli ürünler.
• Çıkış. Ürüne bağlı olarak dakikada 50 pakete kadar.
• Film. POF, 0,01–0,03 mm, en fazla 550 mm genişliğinde ve 250 mm çapında rulolar.
• Altyapı. Her iki makine için 3 faz 380 V (kapama makinesi 3 kW) ve basınçlı hava.
• Alan. Kapama makinesi yaklaşık 2000 × 1325 × 1300 mm, tünel 1800 × 1000 × 1320 mm; toplamda yaklaşık 3,8 m uzunluğunda.
• Teslimat. İki makine: kapama makinesi 500 kg ve tünel 300 kg, yedek parça seti ile birlikte.
