Çember klipsleri, tokalar ve tel tokalar: Her parçanın çemberi nasıl tuttuğu

Bir çemberi kapatmak için üç farklı parça kullanılır: PP çember için toka, çelik çember için klips ve tekstil veya kompozit çember için tel toka. Toka bir aletle, klips bir çember makinesiyle sıkıştırılır; tel toka ise çemberin gerginliğiyle kilitlenir. Her parça, belirli bir çember tipi ve genişliğiyle uyumludur.

Aletin bağlantıyı doğrudan yaptığı durumlarda ek bir parça gerekmez. PET ve PP çember için akülü ve havalı makineler, bağlantıyı sürtünmeyle kaynatarak oluşturur. BO-51, A3 ve A4 gibi tokasız çelik çember makineleri ise çelik çemberi birbirine geçirerek kilitler; bu nedenle çember klipsi veya toka gerekmez.

Bu üç parça, sadece kendi çember tipiyle kullanılabilir; birbirlerinin yerine geçemezler.

Toka ve klips, çemberin üst üste gelen iki ucunun etrafına sıkıştırılarak çalışır. Alet veya çember makinesi metali sıkar ve çemberi sabitler. Tel tokada ise sıkıştırma yapılmaz; çember tel tokadan geçirilir ve bir gerdiriciyle sıkılır. Çemberin gerginliği tel tokayı kilitli tutar.

Her parçanın çember genişliğiyle tam uyumlu olması çok önemlidir. Çembere göre fazla geniş bir toka veya klips, çemberi kavrayamaz ve yük altında bağlantı kayabilir. Çembere göre fazla dar bir parça ise kapanmaz. Örneğin, 16 mm’lik bir çelik klips, 19 mm’lik çelik çemberi tutmaz. Özellikle vardiya sırasında farklı ürün veya ölçülere geçerken, alete çember yüklemeden önce genişliği mutlaka kontrol ediniz.

Tekstil çemberde tel toka yerine düğüm atma seçeneğiniz vardır; ancak kompozit çemberde bağlantı için mutlaka tel toka kullanılır.

Toka veya klipsle yapılan bağlantıda, çemberin iki ucu parça içinde üst üste ve düz şekilde yerleşmelidir. Uçlardan biri kıvrık veya hizasızsa, toka veya klips tam dolmaz ve bağlantı yük altında kayabilir.

PP çember için metal tokalar: Ölçüler ve aletler

PP çember için metal tokalar galvanizli çelikten üretilir ve 12–13 mm PP çember için 13 mm, 15–16 mm PP çember için 16 mm olarak sunulur. Her birim 1000 adet metal çember tokası içerir. Tokalar, manuel PPST-13/16 aletiyle sıkıştırılır. Plastik çemberler için akülü veya havalı makinelerde ise bağlantı kaynatıldığı için toka gerekmez.

Toka ölçüsünü daima PP çember genişliğine uygun seçiniz. Bu tokalar sadece PP çember içindir; PET ve PP çemberi sürtünmeyle kaynatan makinelerde toka kullanılmaz.

Manuel PPST-13/16 aletiyle PP çember gerdirilir, toka sıkıştırılır ve çember tek seferde kesilir. Bu alet elektrik veya hava gerektirmez; altyapı olmayan alanlar için uygundur.

Her bağlantı için bir toka kullanılır. Örneğin, bir paleti dört çemberle bağlarsanız dört toka gerekir. Sipariş planlarken toka sayısını çember sayısıyla aynı şekilde hesaplamalısınız. PP çember ve PET ile PP çember için akülü ve havalı makineler plastik çemberler kategorisinde satılır.

PPST-13/16 aletinde, toka çember gerdirilmeden önce çemberin üzerine yerleştirilir. İşlem, çember ucunun baskı kolunun altına alınmasıyla başlar; çember yükün etrafından dolaştırılır ve gerdirme miline takılır. Bu aşamada toka üst üste gelen çemberlerin üzerine konur. Gerdirme kolu çevrilerek çember sıkılır, ardından tutma koluna basılarak toka sıkıştırılır ve çember tek hareketle kesilir.

Bu metal tokalar çelik çember için uygun değildir; çelik çember için bu kategorideki çelik klipsler kullanılır.

Ürün tablosu: çember tokaları, klipsler ve tel tokalar

Aşağıdaki tabloda bu kategorideki dört ürün listelenmiştir. Tablo, çember tipi, mevcut ölçüler, kutu içindeki adetler ve her parçayı kapatan aleti gösterir.

Tabloyu kullanırken önce kullandığınız çemberin tipini belirleyin: PP, çelik, tekstil veya kompozit. Ardından çember genişliğini kontrol edin; her parça belirli bir genişlik için üretilmiştir. Uygun parçayı bulup hangi aletle kapatıldığını görebilirsiniz. Kutu içindeki adetler parça ve ölçüye göre değişir; siparişlerinizi sadece kutu adedine göre değil, yaptığınız bağlantı sayısına göre planlayınız. Örneğin, 19 mm kompozit çember kullanıyorsanız, 19 mm için uygun tel tokayı ve doğru gerdiriciyi seçmelisiniz.

Çelik çember klipsleri: manuel ve pnömatik

Çelik çember klipsleri, manuel çelik klipsler olarak 16 x 40 mm ve pnömatik çelik klipsler olarak 16 x 40, 19 x 57, 25 x 57 ve 32 x 57 mm ölçülerinde sunulur. Manuel çelik klipsler kutuda 1000 adet, pnömatik çelik klipsler ise 1000 adet (32 x 57 mm olanlar 800 adet) olarak paketlenir. Tüm çelik çemberler için klipsler tek kullanımlıktır ve çemberle birlikte kesilir.

AIR Metal çelik çemberler için kullanılan bir alettir ve bağlantıyı bir klips ile yapar. BO-51, A3 ve A4 gibi tokasız çelik çember makineleri ise çemberi birbirine geçirerek birleştirir ve herhangi bir çember klipsi gerektirmez.

Manuel çelik klipsler 16 x 40 mm boyutundadır ve 16 mm genişliğinde çelik çemberler için üretilmiştir. Bu klipsler, manuel bir gerdirme aparatı ve klipsi üst üste binen iki çember ucunun etrafına sıkıştıran bir tokalama aleti ile birlikte kullanılır.

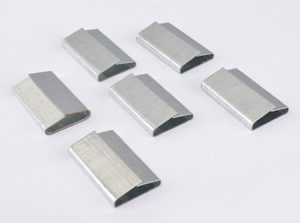

Havalı çelik klipsler 16 x 40, 19 x 57, 25 x 57 ve 32 x 57 mm boyutlarında sunulur ve sırasıyla 16, 19, 25 ve 32 mm genişliğindeki çelik çemberlere uygundur. Bu klipsler, havalı gerdirme aparatlarının çekişine dayanacak yüksek mukavemetli karbon çelikten üretilir.

AIR Metal, 19–32 mm genişliğindeki çelik çemberler için havalı bir alettir.

Çelik çemberler ve bunlara uygun aletler çelik çemberler kategorisinde bulunur, bu kategoride yer almaz.

16 x 40 mm klipslerin iki tipi vardır: biri manuel çemberleme için, diğeri havalı çemberleme için. Manuel çelik klipsler, motorlu aletlerle kullanılmak üzere tasarlanmamıştır; havalı çelik klipsler ise havalı aletlerin yüksek kapama kuvvetine uygundur. Kullandığınız toka kapama aletine uygun klipsi sipariş ediniz.

Manuel çelik klipslerle bağlantı yapmak için, çember yükün etrafından geçirilir ve manuel gerdirme aparatı ile gerdirilir. Ardından klips, üst üste gelen çember uçlarının üzerine yerleştirilir. Manuel tokalama aleti ile klips sıkılır ve çemberin fazlası aletin kesicisiyle veya ayrı bir kesiciyle kesilir. 19, 25 veya 32 mm çelik çemberler için havalı gerdirme ve kapama aletlerinde ise çember toka içinden geçirilir, yükün etrafından dolaştırılır ve tekrar toka içinden geçirilerek ucu yaklaşık 50 mm bükülür. Havalı gerdirme aparatı çemberi gerdirir, kapama aleti toka üzerine yerleştirilip bağlantı yapılır, ardından yukarı kaldırılarak çember kesilir. Havalı klipsler, aynı çember genişliğine uygun çoğu havalı çelik aletle uyumludur; manuel klipsler ise 16 mm çelik çember için standart manuel kapama aletleriyle kullanılır.

Tekstil ve kompozit çember için tel tokalar

Tel tokalar, 16, 19, 25 veya 32 mm genişliğindeki tekstil ve kompozit (örgülü) çemberlerle kullanılır. 16 mm çember için tel kalınlığı 3,5 mm, 19 mm için 4,0 mm, 25 mm için ise 5,0 mm’dir. Paketler; 16 ve 19 mm için 1000, 25 mm için 500, 32 mm için ise 250 adet toka içerir.

Çember, toka içinden geçirilir ve tekstil ile kompozit çember için manuel gerdirme aparatı ile gerdirilir. Toka, gerginlik altında kilitlenir; ayrıca sıkma veya kapama işlemi gerekmez. Manuel gerdirme aparatları 13–19 mm, 19–25 mm ve 50 mm’ye kadar çemberler için mevcuttur. Tel tokalar tekstil çemberler ile uyumludur.

Tokalar galvanizli çelik telden üretilmiştir.

Kompozit (örgülü) çember, tekstil çember ve manuel gerdirme aparatları tekstil çemberler kategorisinde bulunur, bu kategoride yer almaz.

Gerdirme aparatı, toka genişliğine göre seçilir: 16 mm tokalar 13-19 mm manuel gerdirme aparatı ile kullanılırken, 19 mm tokalar hem 13-19 mm hem de 19-25 mm gerdirme aparatı ile kullanılabilir. Daha geniş çemberler için, 25 mm tokalar 19-25 mm veya 50 mm’ye kadar olan gerdirme aparatı ile, 32 mm tokalar ise 50 mm’ye kadar olan gerdirme aparatı ile kullanılır. Tekstil çemberler için 16-40 mm arası çemberlere uygun akülü gerdirme aparatı, dört toka genişliğiyle de uyumludur ve tekstil çemberler kategorisinde bulunur.

13 mm toka bulunmamaktadır, ancak 13 mm genişliğinde tekstil çember mevcuttur. 13 mm tekstil çember kullanmayı planlıyorsanız, bağlantının nasıl kapatılacağını siparişten önce belirleyiniz.

Toka, gerdirmeden önce çemberin üzerine doğru şekilde yerleştirilmelidir; tutuşu yönüne bağlıdır. Gerdirme sırasında, toka her iki taraftan çemberi kavradığında durulmalıdır. Bu noktadan sonra fazla gerdirme, çemberin sıyrılmasına yol açabilir. Palet çemberleme setleri kategorisindeki tekstil çemberleme seti, 16 mm çember için 1000 adet toka, 13-19 mm manuel gerdirme aparatı ve iki adet 16 mm tekstil çember bobini ile birlikte gelir.

Bağlantının önemi

Çember tokaları, klipsler veya tokalar ile yapılan bağlantı, aletin çembere verdiği gerginliği korur. Toka veya klips gevşek bir çember üzerine sıkılırsa, bağlantı kayar ve yükü tutmaz; ne kadar iyi sıkılmış olursa olsun.

Her bir parça, çember genişliğiyle uyumlu olmalıdır. Uyumlu olmayan bir parça yükü tutmaz: çok genişse kavramaz, çok dar ise kapanmaz. Sıkılmış bir bağlantı gözle kontrol edilir: toka veya klipsin her iki yanında izler eşit olmalıdır. Aşınmış kapama çeneleri, yüzeyde sığ izler bırakır ve yük altında açılan bir bağlantı oluşturur.

Her vardiya başında ilk bağlantıdaki izleri kontrol ediniz. Aşınmış çeneleri değiştirmeden devam etmeyiniz.

Bağlantının yük üzerindeki konumu, tutuşunu etkiler. Toka, klips veya tel toka her zaman yükün düz yüzeyine yerleştirilmelidir; köşe üzerine değil. Parça bir kenar üzerinden bükülürse, çember üzerinde düzgün oturmaz ve bağlantı daha az tutar.

Toka ile yapılan bağlantılarda da, sıkmalı bağlantılarda olduğu gibi görsel kontrol önemlidir. Çember tokada düz durmalı, toka kapanmış ve çember üzerinde düzgün oturmuş olmalıdır. Toka yana yatmışsa, yük altında çember kayabilir.

Her vardiya başında, ilk çemberlenmiş yükten sonra bağlantı yanından çemberi elle çekiniz. Toka, klips veya tel toka çember üzerinde hareket etmemelidir. Bağlantı hareket ediyorsa, alet ayarlarını, parça boyutunu ve bağlantı yöntemini kontrol etmeden yeni yüklere devam etmeyiniz.

Çember tokaları, klipsler ve tel tokaların saklanması ve kullanımı

Çember tokaları, klipsler ve tel tokalar kuru ve kapalı ortamda saklanmalıdır. Açıkta kalan çelik paslanır; paslı bir klipsi sıkmak zordur ve üründe iz bırakabilir. Tüm çelik klipsler tek kullanımlıktır: bir kez sıkıldıktan sonra çemberle birlikte kesilir ve tekrar kullanılamaz.

Gergin çelik çemberi keserken, çember geri sıçrayabilir ve kenarları keskindir. Her zaman çember kesici ile kesin, eldiven ve göz koruması kullanın ve yana durun. Bu, klipsli veya tokasız tüm gergin çelik çemberler için geçerlidir.

Kullanım sırasında açık kutudaki parçaları çemberleme istasyonunda bulundurunuz, ancak vardiya aralarında kutuyu kapatınız. Bu, parçaların temiz kalmasını ve kutuya toz veya yabancı madde girmesini önler.

Her bir toka, klips veya tel toka genişliğini çemberleme istasyonunda ayrı ve etiketli kutularda saklayınız. Böylece yanlışlıkla 16 mm parça 19 mm çemberde kullanılmaz.

Kullanmadan önce her parçayı hasar açısından kontrol ediniz. Eğilmiş bir tel toka veya deforme olmuş bir toka ya da klips hurdaya ayrılmalı, bağlantıda kullanılmamalıdır.

PPST-13/16 ve tekstil ile kompozit çember için manuel gerdirme aparatlarını temiz tutunuz ve hareketli parçalarını zaman zaman yağlayınız. Kullanılmış çelik tokalar ve kesilmiş çelik çemberler toplanıp hurda metal geri dönüşümüne gönderilmelidir.

Çember tokaları ve klipslerin maliyetini etkileyenler

Maliyet, bağlantı sayısına (her bağlantı için bir parça), paket büyüklüğüne ve çembere bağlıdır. PET ve PP çemberler için akülü veya havalı aletler ya da tokasız çelik çember makineleri gibi çemberi kaynatan veya birbirine geçiren bir alet kullanıyorsanız, çember tokası, klips veya tel toka gerekmez. Her ürünün fiyatı ürün kartında belirtilmiştir.

Bağlantı başına maliyet, bir toka, klips veya tel tokadır. Paket büyüklüğü, ne sıklıkla sipariş vermeniz gerektiğini gösterir: parça ve çember genişliğine göre 1000, 800, 500 veya 250 adet.

Her ürün kartında, örneğin çelik çember ile birlikte klips siparişi vermek isterseniz teklif almak için Teklif Al butonu ve birden fazla ürünü tek talepte toplamanıza olanak tanıyan Talep Listesine Ekle butonu bulunur.

PPST-13/16 aletiyle birlikte bir palet çemberleme seti alırsanız, set ilk metal tokalarını içerir; ilk toka kutunuzu daha sonra alırsınız.

Çember tokası siparişinden önce kontrol edilmesi gerekenler

Çember tokası siparişinden önce, hangi çemberi kullandığınızı kontrol ediniz: PP, çelik, tekstil veya kompozit. Parça, çemberin tipi ve genişliğiyle uyumlu olmalıdır.

Bağlantıyı hangi aletin kapattığını kontrol ediniz. PP çember tokaları, manuel PPST-13/16 ile sıkıştırılır. Manuel çelik klipsler için manuel bir gerdirici ve bir kapatıcı gerekir. Havalı çelik klipsler ise AIR Metal gibi havalı gerdirici ve kapatıcılar için uygundur. Tel tokalı çemberler ise tekstil ve kompozit çember için manuel gerdiricilerle gerdirilir.

Haftalık kullanımınızı belirlemek için, bir yükte kullandığınız çember sayısı ile haftalık yük sayısını çarpınız.

Siparişinizi haftalık kullanımınıza göre tam kutulara yuvarlayarak veriniz.

Yeniden sipariş verirken, her zaman kullandığınız PP çemberin genişliğine uygun tokayı seçiniz; sadece setin adını dikkate almayınız. Örneğin, 12 mm çember için 13 mm toka, 15,5 mm çember için ise 16 mm toka kullanılır; çember bir palet çemberleme setinden gelse bile bu kural geçerlidir.

Genişliği mutlaka doğrudan kullandığınız çemberin üzerinden ölçünüz; eski bir kutudan veya hafızadan ölçü almayınız. Hangi parçaya ihtiyacınız olduğunu çemberin genişliği belirler.

Kullandığınız aletin desteklediği genişlik aralığını da kontrol ediniz. Örneğin, 19, 25 veya 32 mm çelik çember için havalı gerdirici ve kapatıcılar, 19 x 57, 25 x 57 veya 32 x 57 mm klipsleri kullanır; 16 x 40 mm klips uygun değildir.

Çember tokaları hakkında sorular

Hangi çember tokaları PP çember ile uyumludur?

PP çember için 13 mm metal tokalar PP 12–13 mm, 16 mm tokalar ise PP 15–16 mm için uygundur. Her bir kutuda 1000 adet toka bulunur ve bunlar manuel PPST-13/16 aletiyle sıkıştırılır.

PET veya PP çember için akülü bir alet toka gerektirir mi?

Hayır, PET ve PP çember için akülü ve havalı makineler bağlantıyı sürtünme ile kaynatarak birleştirir. Herhangi bir çember tokası veya klips gerekmez.

Havalı çelik çember makinesi hangi klipsleri kullanır?

Havalı çelik klipsler; 16 x 40, 19 x 57, 25 x 57 ve 32 x 57 mm olarak, sırasıyla 16, 19, 25 ve 32 mm genişliğindeki çelik çemberler için üretilir; klips mutlaka çemberin genişliğine uygun olmalıdır. 19–32 mm çelik çember için havalı bir alet olan AIR Metal, bağlantıyı bu tür bir klips ile yapar.

Kompozit çemberi ne sabitler?

Kompozit çember, tel toka ile sabitlenir. Çember toka içinden geçirilip gerdirilir ve toka, gerginlik altında kilitlenir. Sıkıştırma işlemi gerekmez.
