Paketleme hattında koli açma makinelerinin işleyişi

Koli açma makinesi, düz haldeki kartonu alır ve altı kapalı, üstü açık bir kutu haline getirir. Önce ön ve arka alt kapaklar, ardından iki yan kapak kapatılır. Böylece kutu doldurmaya hazır olur.

AUTOBOX ve AUTOBOX10, kapakları katladıktan sonra altı bantlar. FLEX BOX ise sadece alt kapakları katlar ve sabitler; koli bantlama makinesi ise doldurma sonrası üst ve altı bantlar. Koli açma makinesi, paketleme hattının başında, doldurma ve kapama işlemlerinden önce yer alır.

Makine, düz ve katlanmış kartonu kare bir tüp haline getirir ve altını kapatır; üst kısmı doldurma için açık kalır. Karton elle kurulduğunda, her kutu için alt kapakların katlanıp bantlanması gerekir; koli açma makinesi bu adımı paketleme masasından alır.

Bir paketleme hattında tipik sıra şöyledir: koli kurulur, doldurulur, üstü kapatılıp bantlanır, ardından etiketlenir, çemberlenir veya palet üzerine istiflenir.

Bu kategorideki üç makine de, yan birleşimi karton üreticisi tarafından kapatılmış ve dört alt kapağı olan, düz halde teslim edilen standart kartonlarla çalışır. Makine, düz tüpü açar ve altını kapatır; yan birleşimi oluşturmaz.

Alt kapamanın şekli, paketleme hattınızı belirler. AUTOBOX veya AUTOBOX10 ile altı bantlanmış bir koli, rulo konveyör üzerinde hatta ilerleyebilir; bant, taşıma sırasında kapakları kapalı tutar. FLEX BOX ile hazırlanan kolide ise alt kapaklar sadece katlanır ve sabitlenir; bu nedenle doldurma işlemi makine üzerinde yapılır ve ardından doğrudan koli bantlama makinesine gönderilir.

Otomatik koli açma makineleri: AUTOBOX ve AUTOBOX10

AUTOBOX, kartonları eğimli veya yatay bir besleme masasından alır. Vakum ile her seferinde bir karton çekilir, makine açar, alt kapakları katlar ve altını bantlar. Karton boyutuna bağlı olarak dakikada 16 koliye kadar üretim yapar. Siemens PLC ve dokunmatik ekrana sahiptir; çalışmaya başlamadan önce karton ölçüsüne göre ayarlanır. Standart olarak 48 mm BOPP veya kâğıt bant kullanır.

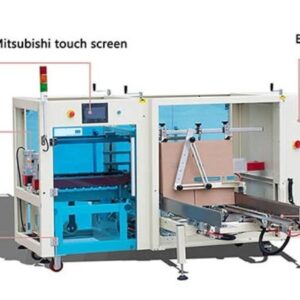

AUTOBOX10, kartonları vakumlu bir magazinden alır. Dakikada 10–15 koli kurar. Dokunmatik ekranında otomatik ve manuel modlar bulunur; 10 farklı karton ölçüsünü hafızada tutar. Karton genişliği servo ile ayarlanır; kılavuzlar, kayışlar ve vantuzlar elle ayarlanır. Altı, 50 veya 60 mm bantla bantlanır; 75 mm bant opsiyoneldir.

AUTOBOX’ta, düz kartonlar besleme masasına üst üste dizilir. Eğimli masa yaklaşık 80 adet çift oluklu karton, yatay masa ise yaklaşık 150 karton alır. Daha ince karton kullanılırsa, istife daha fazla karton sığar.

250–530 mm uzunluğunda ve 150–400 mm genişliğinde kartonlarla çalışır. 60 veya 72 mm bant için bant kafaları siparişe göre üretilir.

AUTOBOX10, altın ön, arka ve yan kapaklarını katlar, ardından bantlar. Kurulan kartonu kayışlar üzerinde dışarı iter; manuel modda adım adım çalışır.

AUTOBOX ve AUTOBOX10’un karton ölçü aralıkları benzer olsa da birebir aynı değildir. Örneğin, 200 mm’den dar bir karton sadece AUTOBOX’a uygundur; çünkü AUTOBOX 150 mm genişlikten başlar. 250 mm’den kısa bir karton ise sadece AUTOBOX10’a uygundur; çünkü AUTOBOX10 200 mm uzunluktan başlar.

AUTOBOX ve AUTOBOX10, besleme masasında veya magazinde karton olduğu sürece çalışmaya devam eder. Operatörün görevi, hattın durmaması için kartonları zamanında yeniden yüklemektir. AUTOBOX10’da, belirli bir koli adedinde makinenin otomatik durmasını sağlayan sayaç ayarlanabilir. Örneğin, sabit bir parti paketlenecekse, sayaç dolunca makine otomatik olarak durur. Clear tuşuna basıldığında bir sonraki parti için devam eder.

AUTOBOX10’da manuel hata ayıklama modu bulunur; adım tuşuna her basıldığında döngünün bir adımı çalışır: karton alma, ön kapağı katlama, arka kapağı katlama, yan kapakları katlama, kartonu dışarı itme ve sıfırlama. Ayrıca, tek bir koli kurmak için ‘koli aç’ fonksiyonu vardır. Ölçü değişiminden sonra bu fonksiyonla bir koli kurup kontrol edebilirsiniz. Köşelerin dik, kapakların düzgün kapalı ve bandın ortalanmış olduğundan emin olun.

AUTOBOX10’da, her kayıtlı karton numarası için gerçek karton genişliği girilir. Karton numarası seçildiğinde servo motor o genişliğe hareket eder. Bu ölçüm için taşıma merkez noktası fabrikada ayarlanır ve değiştirilmez.

Koli açma makinelerini tip, ölçü ve hız ile karşılaştırın

Aşağıdaki tablo, her koli açma makinesini tipi, karton ölçü aralığı, dakikadaki koli adedi, karton besleme şekli ve alt kapama yöntemiyle karşılaştırır. Hangi makinenin ihtiyacınıza uygun olduğunu buradan kontrol edebilirsiniz.

Karşılaştırma tablosunu kullanırken, önce her makinenin karton ölçü aralığını kontrol edin ve kartonlarınıza uygun olup olmadığına bakın. Sonra, dakikadaki koli adedini inceleyerek makinenin hızını paketleme temponuza göre değerlendirin. Son iki sütunda, kartonların nasıl beslendiği (operatör, besleme masası veya magazin) ve makinenin altı bantlayıp bantlamadığı gösterilir. AUTOBOX ve AUTOBOX10 satırları, altı bantlayan makinelerdir.

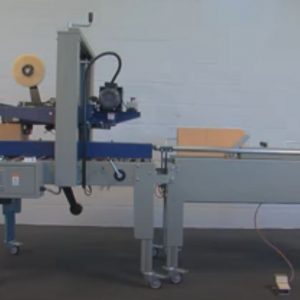

FLEX BOX yarı otomatik koli kurma makinesi: operatör ve makine birlikte

FLEX BOX ile operatör, raftan düz bir koliyi alır, açar ve koliyi makineye yerleştirirken ön ve arka alt kapakları kapatır. İki hava silindiri, sol ve sağ alt kapakları katlar ve koli doldurulurken alt kısmı kapalı tutar.

Bir buton ya da ayak pedalına basıldığında, dolu koliyi koli bantlama makinesine iten bir itici çalışır ve makine kolinin üst ve altını bantlar. FLEX BOX, her koliye bir operatör ile dakikada 6–7 koli hazırlar. Çalışma masası yüksekliği 700 ile 800 mm arasında ayarlanabilir.

Koli makineye yerleştirildikten sonra, operatör koliyi doldurana kadar makinede sabit durur. FLEX BOX hem kurma hem de doldurma istasyonu olarak çalışır. Doldurma işlemi bittikten sonra, operatör üst kapakları elle kapatır.

Çalışma masası yüksekliğini koli bantlama makinesine ve operatöre göre ayarlayınız. Koli uzunluğu, koli besleyicisini ayar düğmesiyle hareket ettirerek belirlenir. Ürün sayfasında, FLEX BOX ile birlikte çalışan yarı otomatik koli bantlama makinemiz belirtilmiştir.

FLEX BOX’ta koli, makinede sabitken doldurulur; bu nedenle dakikada 6–7 koli verimi, kolinin açılması, yüklenmesi, doldurulması, üst kapakların kapatılması ve koli bantlama makinesine itilmesi süresini kapsar. Yani bir koli başına yaklaşık 9–10 saniye gerekir. Paketlenecek ürünler hazır değilse, verim düşer; çünkü dolu koli makineden çıkmadan yeni koliye başlanamaz.

Dolu koliyi koli bantlama makinesine iten iticinin hızını, hava filtresi üzerindeki regülatör ile ayarlayabilirsiniz. İtici, koliyi bantlama makinesine sağlam şekilde itmeli, ancak ürünlerin kaymasına neden olacak şekilde sarsmamalıdır. Çalışmaya başlamadan önce, FLEX BOX düz ve sabit zeminde, tekerlekleri kilitli ve kapakları kapalı olmalıdır. Makine koli bantlama makinesine eğri durursa, itici koliyi açıyla gönderir.

Koli boyutları, bant genişlikleri ve boyut değişiklikleri

Doğru makineyi seçmek için, paketlediğiniz en küçük ve en büyük kolinin uzunluk, genişlik ve yüksekliğini ölçünüz. Bu ölçüleri aralıklarla karşılaştırınız: AUTOBOX 250–530 mm uzunluğunda ve 150–400 mm genişliğinde kolileri işlerken, AUTOBOX10 200–500 mm uzunluğunda, 200–400 mm genişliğinde ve 150–350 mm yüksekliğinde kolileri kapsar. FLEX BOX için koli boyutlarını ürün sayfasından kontrol ediniz.

AUTOBOX10 için ayrıca iki toplamı kontrol etmeniz gerekir: uzunluk ile genişliğin toplamı 900 mm’yi, genişliğin yarısı ile yüksekliğin toplamı ise 550 mm’yi geçmemelidir. En büyük koliniz için bu iki toplamı kontrol ediniz.

Bant seçimi siparişle belirlenir. AUTOBOX, standart olarak 48 mm BOPP veya kağıt bant kullanır; 60 veya 72 mm bant başlıkları özel siparişle yapılır. AUTOBOX10 ise 50 veya 60 mm bant alır, 75 mm ise talep üzerine mümkündür.

AUTOBOX10’da boyut değişikliği, dokunmatik ekrandan kayıtlı koli numarasını seçerek yapılır. Servo genişliği ayarlar, siz ise kılavuzları, kayışları ve vakumlu tutucuları elle ayarlarsınız. 10 adede kadar koli boyutu hafızaya alınabilir. AUTOBOX, çalışmaya başlamadan koli boyutuna ayarlanır ve gerekirse farklı koli boyutları için üretilebilir. Siparişleri koli boyutuna göre gruplamak, boyut değişikliklerini azaltır. Koli açma makinesinden sonraki koli bantlama makinesinin her boyutu işleyebildiğinden emin olunuz.

Her zaman boyut aralıklarını, düz kesit değil, kurulu koliye göre karşılaştırınız. AUTOBOX10 kullanım kılavuzu, ayar yapmadan önce kurulu kolinin boyutunu doğrulamanızı ister.

AUTOBOX10’da boyut değişikliği sabit bir sırayla yapılır: servoyu sıfıra döndürün, koli numarasını seçin, kayışları ayarlayın, şarjör raylarını ayarlayın, koli dayama yüksekliğini ayarlayın, baskı kılavuz plakası yüksekliğini ayarlayın, kurma konumlandırma millerini ayarlayın, kurma dayamasını ayarlayın, vakumlu tutucuları ayarlayın ve son olarak itici kolu ayarlayın. Vakumlu tutucular, kayışlar, raylar, dayamalar ve millerden sonra ayarlanır; çünkü konumları bu ayarlara bağlıdır. Büyükten küçüğe geçerken, vakumlu tutucu yuvasını aşağıya indiriniz; çünkü baskı kılavuzu engel olur. Büyük koli için, itici kolu vakumlu tutucuya değdirmeden dışarı çekiniz. Üç makineden hiçbiri kendini koliye göre otomatik ayarlamaz. Aynı saatte farklı koli boyutları çalıştırırsanız, her değişiklik yeni bir kurulum gerektirir.

Yarı otomatik veya otomatik koli açma makinesi seçimi

FLEX BOX gibi yarı otomatik koli açma makineleri, düşük verim veya sık boyut değişikliği gereken durumlar için uygundur; çünkü operatör her koliyle ilgilenir.

AUTOBOX veya AUTOBOX10 gibi otomatik koli açma makineleri ise her koliyi aynı şekilde kurar ve bantlar; operatör yalnızca koli kesitlerini yeniden yükler. Bu modeller, düzenli koli akışı olan hatlar için uygundur. Hattın temposunu doldurma adımı belirler: koli açma makinesi, doldurulabilecekten fazla koli üretirse, birikme olur. Üç model de kendi aralığında koli boyutuna göre ayarlanabilir.

İhtiyacınıza uygun makineyi belirlemek için, en yoğun saatte paketlediğiniz koli sayısını ve bu iş için ayırabileceğiniz kişi sayısını hesaplayınız. Bu rakamları tabloda verilen hızlarla karşılaştırınız.

Alan da önemli bir faktördür. AUTOBOX, eğimli çalışma masası ile 3045 × 1855 × 1300 mm, yatay masa ile 3045 × 2444 × 1300 mm ölçülerindedir. AUTOBOX10 ise 2020 × 2080 × 1396 mm’dir. Makinenin etrafında koli yükleme ve servis için boşluk bırakınız.

Koli başına geçen süreyi hesaplayarak, doldurma ve bantlama adımlarınızın hıza yetişip yetişemeyeceğini kontrol ediniz. AUTOBOX10’da dakikada 10–15 koli, her 4 ila 6 saniyede bir koli anlamına gelir. Açılmış ve altı bantlanmış koliler bu hızda doldurma için çıkar.

FLEX BOX’ta bir kişi koliyi açar, doldurur ve koli bantlama makinesine gönderir. AUTOBOX veya AUTOBOX10’da ise koli kurma işlemi doldurmadan ayrıdır. Koli kesitlerini kim yeniden yükleyecek ve açık koliler doldurma için nerede bekleyecek, planlanmalıdır.

Otomatik koli açma makinesi, doğru şekilde kurulum yapabilecek bir personele ihtiyaç duyar. AUTOBOX10’da boyut değişikliği, kullanım kılavuzundaki sırayla yapılır. Silindir ve hava ayarları sadece eğitimli personel tarafından yapılmalıdır.

Koli kesitleri, aşınan parçalar ve koli açma makinesi ayarları

Koli açma makinesi, düz ve kuru koli kesitlerine ihtiyaç duyar. Eğilmiş veya nemli kesitler düzgün alınamaz, eğri açılır veya makinede sıkışır. Kesitleri düz, kuru ve yerden yüksekte saklayınız. Vakumlu tutucular, koli kesitini vakumla tutar. Aşınmış veya kirli tutucular tutuşunu kaybeder; AUTOBOX ve AUTOBOX10’da düzenli kontrol ediniz.

AUTOBOX10’da kayışlar, kurulu kolinin yanlarına hafifçe temas etmelidir. Çok sıkı olursa koli şekli bozulur, çok gevşek olursa koli dışarı itilemez. Baskı plakası, kolinin yaklaşık 5 mm üzerinde olmalıdır. Yanlış ayarda alt bantta boşluk kalabilir veya koli makineden çıkmayabilir. Bant başlığında körleşmiş bıçak, pürüzlü kesim yapar.

AUTOBOX üreticisi, yedek vakumlu tutucu bulundurmanızı önerir.

AUTOBOX10’da ana hava regülatörü ayar basıncını koruyamıyorsa, hava kaynağı yetersizdir ve vakumlu tutucu çalışmaz. AUTOBOX’ta bant başlığının bıçağı ve yayları aşınan parçalardır.

AUTOBOX10’da şarjör rayları, düz koli ile yan kılavuz plakası arasında yaklaşık 5 mm boşluk bırakacak şekilde ayarlanır. Bu boşluk, koli vakumlu tutucular tarafından kolayca alınmasını sağlar. Raylar çok sıkı olursa koli şarjörde geride kalır.

AUTOBOX10, koliyi geniş kenarından alır; her vakumlu tutucunun dış kenarı, koli kenarından yaklaşık 15–20 mm içeride olmalıdır. Tutucuları, şarjör rayları, dayamalar ve konumlandırma millerinden sonra ayarlayınız; aksi halde tutucu koliye ulaşamaz.

AUTOBOX10 modelinde, şekillendirme aparatı kartonun uzunluğuna göre ayarlanır. Yanlış ayarlanırsa, karton deforme, elmas şeklinde, hasarlı çıkabilir veya makinede sıkışabilir. Çalışmaya başlamadan önce kurulan kartonun köşelerinin dik olduğundan emin olun. Kartonun mukavva kalınlığı da şekillenmesini etkiler. Silindirlerdeki düğmeler, itme ve geri çekme hızını ayarlar; ancak bu ayarlar, sadece eğitimli personel tarafından ve şekillendirme pozisyonları ile karton sensörleri ayarlandıktan sonra yapılmalıdır. AUTOBOX, yedek bıçak, yedek bant kafası yayları, vidalar ve el aletleriyle birlikte teslim edilir; böylece ilk bıçak veya yayı parça beklemeden değiştirebilirsiniz.

Koli açma makineleri fiyatını belirleyen unsurlar

Bir koli açma makinesinin fiyatı, yarı otomatik mi tam otomatik mi olduğuna, alt bantlama yapıp yapmadığına, çalışma tablası tipine, bant kafalarına ve siparişe özel karton boyutlarına göre değişir. Kullanım maliyetleri arasında koli bantları, basınçlı hava ve vakum vantuzları, bant kafası bıçağı ve yayları, kayış gibi aşınan parçalar bulunur.

FLEX BOX kendi başına bant kullanmaz; bantlama, dolumdan sonra koli bantlama makinesi tarafından yapılır. Ürün kartlarında, koli açma makinesi ile koli bantlama makinesi birlikte teklif almak için Teklif Al butonu ve birden fazla ürünü aynı talepte toplamak için Teklif Listesine Ekle butonu bulunur.

AUTOBOX modelinde, daha yüksek bir çalışma tablası veya kartonların sağ yerine soldan beslenmesi siparişe özel olarak üretilebilir. Bunlara ihtiyacınız varsa, makineyle birlikte aynı talepte belirtiniz.

FLEX BOX ile birlikte, hemen sonrasına yerleştirilen bir koli bantlama makinesi setin parçasıdır; çünkü alt bantlama sadece o aşamada yapılır. AUTOBOX veya AUTOBOX10 ile, üst kapama için mevcut koli bantlama makineniz kullanılabilir; yeter ki aynı karton boyutlarını işleyebilsin. AUTOBOX modelinde aşınan parçalar sadece vantuzlar ve bant kafasıyla sınırlı değildir; üretici listesinde vakum jeneratörü, silindirler, lineer yataklar ve valfler de yer alır.

Koli açma makinelerinde basınçlı hava, elektrik ve güvenli çalışma

Bu üç koli açma makinesi de basınçlı hava ve elektrik gerektirir. FLEX BOX, 220 V, 50 Hz, 600 W ile çalışır. AUTOBOX, 220 V tek faz, 50/60 Hz, 400 W kullanır. Hava ünitesine dikkat edilmelidir: hava filtresindeki su düzenli olarak boşaltılmalıdır. Koli açma makinesinde herhangi bir işlem yapmadan önce elektrik ve hava bağlantısını kesin. Kayışlı ve hareketli kollu makinelerde bol kıyafet, kravat, yüzük veya saat kullanılmaz.

AUTOBOX10, otomatik çevrimine yalnızca servo sıfıra döndükten ve silindirler başlangıç pozisyonuna geldikten sonra başlar. FLEX BOX, kontrol paneli çalışırken açılırsa kendini kapatır. FLEX BOX’taki alt tahrik zinciri haftada bir yağlanır; cıvata ve vidalar düzenli kontrol edilir.

FLEX BOX, kapak silindirleri ve itici için basınçlı hava kullanır; AUTOBOX ve AUTOBOX10 ise silindirleri ve vakumlu alma için kullanır. Paketleme alanına hava hattı planlayınız.

AUTOBOX10, karton sayacı ayarlanan değere ulaştığında kendiliğinden durur. Clear tuşuna basınca devam eder. Pnömatik valf ayarları sadece eğitimli personel içindir.

AUTOBOX10 bakımında, temizlik, hareketli parçaların yağlanması, hava basıncının kontrolü ve vantuzlar ile kayışların aşınma açısından incelenmesi yer alır.

AUTOBOX modelinde vantuzlar için vakum, basınçlı hava ile çalışan bir vakum jeneratöründen sağlanır. Hava beslemesi zayıfsa, kartonların alınmadığını görebilirsiniz; bu durum AUTOBOX10 kullanım kılavuzunda da belirtilmiştir.

AUTOBOX, IP54 elektrik korumasına sahiptir; bu, toza ve sıçrayan suya karşı korumalı olduğu anlamına gelir. Gürültü seviyesi en fazla 75 dB’dir.

AUTOBOX10 üzerinde herhangi bir ayar yapmadan önce elektriği kesin, havayı çıkarın ve makinenin üstü, altı ve çevresini tamamen boşaltın. Hareketli bir parça (örneğin kayış) bir kişiyi yakalarsa önce elektriği kesin, sonra kişiyi kurtarın. FLEX BOX prize takılır, kabloyla bağlanmaz. Güç anahtarı bağlantıdan önce kapalıdır ve hava bağlandığında acil durdurma anahtarı kontrol edilir. AUTOBOX10 pozisyon öğretme ekranı girişle korunur. Giriş bilgisi sorumlu kişide olmalıdır.

Koli açma makinesi siparişi öncesi kontrol listesi

Koli açma makinesi siparişi vermeden önce karton boyutlarını kontrol edin: uzunluk, genişlik, yükseklik, en küçük ve en büyük ölçüler. Zirve saatlerde saatte kaç karton gerektiğini, kaç farklı boy çalıştığınızı ve değişim sıklığını bilin. Kullandığınız bant genişliğini, paketleme alanındaki basınçlı hava ve elektrik durumunu, makine için ayrılan alanı kontrol edin.

Akış yönünü, masa ve konveyör yüksekliklerini belirleyin. Koli açma makinesinden sonra kullanılacak koli bantlama makinesi aynı karton boyutlarını alabilmelidir. Koli açma makinesi, dolum ve koli bantlama makinesi arasında bir makaralı konveyör, açık kolileri taşır. Bu noktalar, makinenin paketleme hattınıza uygunluğunu sağlar.

Yoğun saatlerde saatte kaç karton paketlemeniz gerektiğini hesaplayın. Makinede bir operatör isteyip istemediğinize (FLEX BOX gibi) veya otomatik bir koli açma makinesine (AUTOBOX veya AUTOBOX10 gibi) ihtiyacınız olup olmadığına karar verin.

Akış yönüne dikkat edin. AUTOBOX, kartonları standart olarak sağdan alır ve soldan çıkarır. Ters yön siparişe özel üretilebilir.

Ekipman yüksekliklerini eşleştirin: FLEX BOX çalışma tablası 700–800 mm arasında ayarlanabilir, AUTOBOX standartta 650 mm’dir ve 1000 mm’ye kadar siparişe özel yapılabilir, AUTOBOX10 ise 650 mm’dir. Siparişle birlikte bant genişliğini seçin. AUTOBOX, -10 ile 40 °C arasında ve %98 neme kadar çalışacak şekilde tasarlanmıştır; sevkiyat alanınızın bu sınırlar içinde kaldığını kontrol edin.

Yeni makineniz mevcut bir koli bantlama makinesiyle birlikte çalışacaksa, o makinenin modelini ve çalışma yüksekliğini talebinizde belirtin. Böylece karton boyutları ve yükseklikler iki makineye de uygun şekilde kontrol edilebilir.

Koli açma makineleri hakkında sık sorulan sorular

Hangi koli açma makineleri kartonun altını bantlar?

AUTOBOX ve AUTOBOX10, kapakları kapattıktan sonra kartonun altını bantlar. FLEX BOX ise alt bantlama yapmaz; sadece kapakları katlar ve tutar.

Bu koli açma makineleri basınçlı hava gerektirir mi?

Bu kategorideki üç koli açma makinesi de çalışmak için basınçlı hava gerektirir. Bu, vakum, kapak katlama veya itici gibi işlevler için gereklidir.

Her koli açma makinesi dakikada kaç karton hazırlayabilir?

FLEX BOX, bir operatörle dakikada 6–7 karton hazırlar. AUTOBOX10, dakikada 10–15 karton yapar. AUTOBOX ise karton boyutuna bağlı olarak dakikada 16 koliye kadar çıkabilir.

Bir koli açma makinesi farklı karton boyutlarını işleyebilir mi?

Evet, her koli açma makinesi kendi aralığında farklı karton boyutlarına ayarlanabilir. AUTOBOX10, 10’a kadar karton boyutunu hafızasında tutar ve genişliği servo ile ayarlar. AUTOBOX, çalışmadan önce karton boyutuna göre ayarlanır. FLEX BOX ise karton boyutuna göre ayarlanabilir.
