LINEBOX-03 ambalaj hattının çalışma prensibi

LINEBOX-03 ambalaj hattı, AUTOBOX10 koli açma makinesi ile başlar ve dakikada 10–15, saatte 720 adede kadar kutu oluşturur. Kutular 200–500 mm uzunluğunda, 200–400 mm genişliğinde ve 150–350 mm yüksekliğinde olabilir.

Kutular oluşturulduktan sonra, RC2M-D motorlu makaralı konveyör ile dakikada 18 m hızla 1000 mm’lik RC1M pasif makaralı bölüme taşınır ve burada doldurulur. RUBBER koli bantlama makinesi ise kutuları 48–60 mm genişliğinde, BOPP veya Kraft bant ile kapatır. Hat PLC kontrolü ile çalışır ve 220 V, 50 Hz tek faz elektrik ile beslenir.

AUTOBOX10 koli açma makinesi, haznesinden düz, açılmamış koli kartonunu alarak başlar. Kartonu açar, alt kapakları katlar ve bant ile altını kapatır. Açık kutu daha sonra doldurulmak üzere konveyöre yerleştirilir. Eğer karton nemli veya eğri ise, açıcı düzgün şekilde açamayabilir; bu nedenle her zaman kuru ve düz oluklu mukavva kullanınız. Kartonların nemli zeminlerden uzak tutulması, kuru ve düz kalmasını sağlar.

RC1M pasif bölüm, paketleyicinin her kutuyu doldurduğu yerdir. Hat, paketleyicinin doldurmasını bekleyecek şekilde tasarlanmıştır. Doldurma işlemi kutu oluşturmadan uzun sürerse, kutular bu bölümde birikir; bu nedenle açıcı hızını kutu dolduran kişilere göre ayarlayınız veya bir paketleyici daha ekleyiniz.

Kutular doldurulduktan sonra RUBBER koli bantlama makinesine girer, üst kapaklar katlanır ve kutu bantlanarak kapatılır. Kapak katlayıcı pnömatiktir, bu nedenle bantlama makinesi ve açıcı hem 220 V elektrik hem de basınçlı hava gerektirir. Hat, aynı anda yalnızca bir kutu boyutunda çalışır. Kutu boyutunu değiştirmek için açıcıda kayıtlı boyutlardan birini seçmek (10 adede kadar boyut saklanabilir), konveyör kılavuzlarını ve bantlama makinesini yeni boyuta ayarlamak gerekir.

Hat sonu ambalaj ve sonraki adımlar

Bir paketleme hattı, ürün üretildikten sonraki tüm işlemleri kapsayan hat sonu ambalajın bir parçasıdır: kutulama ve kapama, işaretleme, paletleme, çemberleme ve streçleme.

Bu tür paketleme hatları gibi hat sonu ambalaj ekipmanları, bu adımların ilkini kapsar: kutulama ve kapama veya filmle sarma.

Kutu kapandıktan veya ürün sarıldıktan sonra, genellikle belirli bir sıra izlenir. Öncelikle her kapalı kutu kod veya etiket ile işaretlenir. Bu işlem, kutu üzerine doğrudan tarih veya parti kodu basan bir termal inkjet yazıcı ile veya basılı etiketi kutuya yapıştıran bir etiketleme makinesi ile yapılabilir. Her iki işaretleme makinesi de mağazamızda mevcuttur ve paketleme hattının sonuna eklenebilir.

Kutular hat sonunda elle paletlere dizilir. Kapalı kutuların birikebileceği bir masa veya konveyör planlamak önemlidir. Saate 720 adede kadar kutu çıktısında, paletlere kutu dizen kişilerin aynı tempoda çalışması gerekir. Aksi halde kutular hat sonunda birikir ve zarar görebilir veya karışabilir.

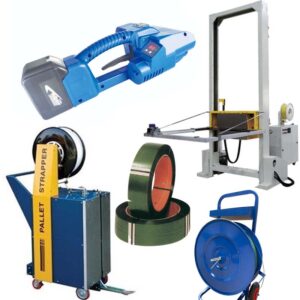

Palet dolduktan sonra, bir palet streç sarma makinesi veya elle streç film ile kutular taşımaya uygun şekilde bir arada tutulur. Ağır kutular için çemberleme de eklenir, böylece yük palet üzerinde sabitlenir. Streçleme ve çemberleme, paletin depoya veya sevkiyata taşınmasından önceki son adımlardır.

Paketleme hatları karşılaştırma tablosu

Aşağıdaki tabloda her iki hattın makineleri, kapasitesi, paket boyutları ve enerji gereksinimleri verilmiştir; SHRINKCOMBO için enerji bilgisi ürün sayfasında yer almaktadır.

Karşılaştırma tablosunu kullanırken, paketleme şeklinizden başlayınız: ürünler kutuda ise LINEBOX-03, shrink film ile sarılıyorsa SHRINKCOMBO uygundur. Tablo, her hattın kapasitesini gösterir: LINEBOX-03 için dakikada kutu, SHRINKCOMBO için dakikada metre. Ayrıca her hattın işleyebildiği paket boyutlarını da karşılaştırabilirsiniz.

Karton paketleme hattı: boyutlar, kapasite ve bant

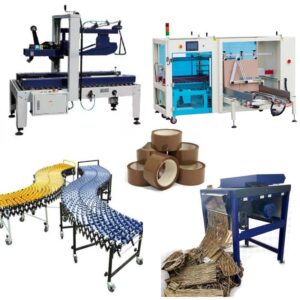

LINEBOX-03 karton paketleme hattı, 200–500 mm uzunluğunda, 200–400 mm genişliğinde ve 150–350 mm yüksekliğinde kutuları işler. AUTOBOX10 koli açma makinesi ile saatte 720 adede kadar kutu oluşturur.

RUBBER koli bantlama makinesi, kutuları 48–60 mm genişliğinde, BOPP veya Kraft bant ile kapatır. Elle doldurmalı bir koli paketleme hattı olarak LINEBOX-03, her kutuyu aynı şekilde oluşturur, taşır ve bantlar.

LINEBOX-03 aynı anda yalnızca bir kutu boyutunda çalışır; bir vardiyada birden fazla boyut paketlenecekse, açıcı, konveyör ve bantlama makinesinde ayar değişimi için zaman planlayınız. Saate 720 kutuya kadar kapasiteyle, hat yaklaşık her beş saniyede bir kutu üretir. Siparişleri mümkünse kutu boyutuna göre gruplayınız, böylece hat ayar değişimini en aza indirirsiniz.

Bantlama makinesinde yedek bant rulolarını hazır bulundurunuz, böylece rulo değişimi bir dakika sürer ve arama gerekmez. Kutunun ön ve arka kısmındaki bant uzunluğu 5 ila 50 mm arasında ayarlanabilir; daha uzun bant, ağır kutularda kapakları daha iyi tutar.

SHRINKCOMBO ile otomatik paketleme hattı

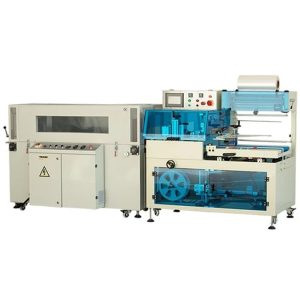

SHRINKCOMBO otomatik paketleme hattı, A450 otomatik yan yapıştırıcı ve V4530 shrink tünelinden oluşur. Yan yapıştırıcı, 150 mm yüksekliğe kadar ürünleri dakikada 15 m hızla paketler.

Shrink tüneli, 1400 × 350 × 200 mm boyutuna kadar ürünleri dakikada 10 m hızla işler. Bu paketleme hattı, ürünleri filmle sarar ve filmi ürünün etrafında sıkıca büzer.

A450 otomatik yan yapıştırıcı, her ürünü katlanmış shrink filmle sarar, filmin yanından ve iki paket arasından yapıştırır. Ardından V4530 shrink tüneli, filmi ürünün etrafında sıkıca büzmek için ısı kullanır. Örneğin, küçük ürünlerin bulunduğu bir kutu, tek birim olarak sergileme veya sevkiyat için sarılıp küçültülebilir.

İki makineden en yavaşı tüneldir; bu nedenle hattın hızını tünel belirler ve yapıştırıcının yükseklik sınırı hattın sınırıdır. Genellikle kullanılan film, şeffaf olan ve paketin içindeki ürünü gösteren POF shrink filmdir. Bu, alıcı tarafından görülmesi veya depoda kontrol edilmesi gereken ürünler için avantaj sağlar.

Otomatik paketleme hattı fiyatını etkileyenler

Otomatik paketleme hattının fiyatı, içerdiği makine sayısı ve türüne, çıkış hızına, işlediği koli boyutlarına ve kullanılan kontrol sistemine bağlıdır.

Her paketleme hattının güncel fiyatları yukarıdaki ürün kartlarında gösterilmektedir.

Ana işletme maliyetleri, LINEBOX-03 için koliler ve koli bantları, SHRINKCOMBO için ise film ile birlikte koli açma makinesi ve bantlama makinesi için elektrik ve basınçlı hava gelir. Bant bıçakları gibi aşınan parçaların keskin ve temiz tutulması gerekir; aksi halde duruşlar yaşanabilir. Örneğin, kör bir bıçak bandın ucunu bırakabilir veya bandı kesemeyip sıkışmaya neden olabilir.

LINEBOX-03 için yaklaşık 6,1 m uzunluğunda bir hat ve hatta çalışan paketleyiciler için alan ayırın. Farklı koli boyutuna geçiş süresi de bir maliyettir; özellikle günde çok sayıda farklı boyutta koli paketliyorsanız. Ürün kartlarında Teklif Al butonu ile fiyat teklifi isteyebilir, Listeye ekle butonu ile birden fazla makineyi tek talepte toplayarak hattı adım adım planlayabilirsiniz.

Tek makinelerden eksiksiz bir paketleme hattı

LINEBOX-03 paketleme hattının üç makinesi olan koli açma makinesi, makaralı konveyör ve koli bantlama makinesi (bir koli bantlama makinesi), mağazamızda ayrıca tek başına da satılmaktadır.

Bu şekilde bir hat, örneğin önce bir koli bantlama makinesi ile başlayıp, ileride daha fazla paketleme hattı ekipmanı eklenerek büyütülebilir.

Manuel paketlemeye başlıyorsanız, en çok zaman alan adımla başlayın; örneğin koli bantlama veya koli oluşturma. Önce bir koli bantlama makinesi eklemek zaman kazandırır ve çalışanların yükünü azaltır. Daha sonra koli açma makinesi ve konveyör ekleyerek tam bir hatta geçebilirsiniz. LINEBOX-03’teki her makine, diğerleriyle uyumlu çalışacak şekilde tasarlanmıştır; ihtiyacınız arttıkça tek tek ekleyebilirsiniz.

Tüm hattın uzunluğunu planlayın; ilk başta sadece bir makine kursanız bile yaklaşık 6,1 m olarak düşünün. RC2M-D konveyör makineleri birbirine bağlar, RC1M pasif bölüm ise paketleyicilere kutuları doldurma alanı sağlar. Başlangıçta tüm uzunluğu planlamak, ileride ekipman taşımadan hattı genişletmeyi kolaylaştırır.

Paketleme hattı ne zaman kendini amorti eder?

Aynı paketleme işlemi günde birçok kez yapılıyorsa; kolilerin elle oluşturulması, bantlanması ve taşınması çalışanları başka işlerden alıkoyuyorsa, bir paketleme hattı kendini amorti eder.

Koli oluşturma ve kapama işlemlerinin otomatik yapılmasıyla kazanılan zaman, ancak doldurma işlemi de aynı hızda devam ederse anlamlıdır; çünkü kutuları dolduran kişiler de hattın bir parçasıdır.

Bir hattın kendini amorti edip etmediğini görmek için, bir vardiyada elle koli oluşturma, bantlama ve taşıma için harcanan dakikaları ve bu işi yapan kişi sayısını çarpın. Bunu, saatte 720 kutuya kadar oluşturup bantlayan bir hat ile karşılaştırın. Örneğin, üç kişi bu işlere vardiya başına iki saat harcıyorsa, bir hat bu saatlerin çoğunu boşa çıkarabilir; yine de bir kişi kutuları doldurur, magazini besler ve paletleri istifler.

Bir makine her kutuyu aynı şekilde bantlar; bu da taşımada kutuların açılma riskini azaltır. Taşıma sırasında açılan bir kutu, iade ve ek işlem anlamına gelir. Gün boyu manuel katlama ve bantlama, ellerde ve bileklerde zorlanmaya da yol açabilir; hat bu yükü ortadan kaldırır. Çok sayıda farklı koli boyutunu az miktarda paketliyorsanız, sık değişim hatla kazanılan zamanı azaltabilir; bu durumda tek bir koli bantlama makinesi veya manuel istasyon daha uygun olabilir.

Hattı planlarken: boyutlar, çalışanlar, alan

İlk adım, paketleme hattının alacağı en büyük ve en küçük kutu veya ürünü kontrol etmektir. LINEBOX-03 aralığı dışında kalan kutular için ikinci bir hat veya manuel istasyon gerekir. Saatlik çıkış, en yavaş makineye bağlıdır; bu nedenle koli açma makinesi veya shrink tüneli diğerlerinden yavaşsa hattın hızını o belirler.

Alanı ve akış yönünü, dolduran veya yükleyen çalışanlar için yer ayırarak planlayın; kutuların veya filmin hattın ihtiyacı kadar hızlı gelmesini sağlayın.

Çalışma alanınızın yerleşimini çizin; boş kutuların depolandığı yeri, açma makinesinin magazin tarafını, doldurma istasyonunu, bantlama makinesinin çıkışını ve istifleme alanını işaretleyin. Örneğin, boş kutu paletini açma makinesine yakın yerleştirerek yürüme mesafesini azaltın; istifleme alanını da bantlama makinesi çıkışına yakın tutarak kolay paletleme sağlayın.

LINEBOX-03’ün çalışma yüksekliği 650 mm’dir; paketleyiciler konveyörün yanında durur, bu nedenle ürünlerin doldurma yerine nasıl ulaşacağını planlayın: paletten, masadan veya başka bir konveyörden olabilir. Paketleyicilerin hattı engellemeden çalışabileceği yeterli alan olduğundan emin olun. Örneğin, iki kişi kutu dolduruyorsa, konveyörün her iki yanında da rahatça hareket edebilecekleri alan bırakın.

Boş kutular paletle gelir, bu nedenle bir paleti açma makinesinin yanına koyun. Hat boyunca bir yürüme yolu bırakın ve acil durdurma butonlarının kolayca ulaşılabilir olmasını sağlayın. Boş kutu ve dolu kutu paletlerinin değiştirileceği yeri planlayın; transpalet veya forklift her iki palete de hattı kesmeden ulaşabilmeli. Hava hattı ve kabloları, insanların yürüdüğü yerlerde bırakmayın.

Koli hatları için bant seçenekleri

LINEBOX-03’teki RUBBER koli bantlama makinesi, 48–60 mm genişliğinde bant kullanır. Plastik olan BOPP bant veya kağıt olan Kraft bant tercih edebilirsiniz. Kraft bant, kutu ile birlikte kağıt geri dönüşümüne gider.

BOPP bant, farklı yapıştırıcılarla sunulur. Akrilik bant, soğuk depoya gidecek kutularda tutuşunu korur; hot-melt bant ise kartonda daha hızlı yapışır. Her ikisi de oda sıcaklığında uygulanır. RUBBER koli bantlama makinesi, kendinden yapışkanlı bantlarla çalışır; suyla aktive edilen zamklı kağıt bant için farklı bir aparat gerekir. 48 mm bant çoğu kutuya uygundur; 60 mm bant ise daha ağır veya büyük koliler için daha iyidir.

Bantları oda sıcaklığında saklayın; soğuk bant iyi yapışmaz. Örneğin, bant ısıtılmayan bir depoda saklanırsa kutuya tam tutunmayabilir ve taşıma sırasında kutuların açılmasına yol açabilir. Büyük miktarda bant siparişi vermeden önce, hatta birkaç rulo deneyin: bant düzgün açılmalı ve kutularınıza iyi tutunmalıdır.

Kutu mu film mi: Her biri neye karşı korur?

Shrink film paketi, ürünleri bir arada tutar ve tozdan korur. SHRINKCOMBO, filmi ürünün etrafına sarar ve sıkıca büzer. LINEBOX-03’teki gibi bir kutu ise darbeye karşı korur ve depolama veya sevkiyat için üst üste istiflenebilir. Hangi hattın gerektiği, ürünün nasıl satıldığı ve gönderildiğine göre değişir: birden fazla ürünü bir arada tutmak ve görünür, temiz kalmasını sağlamak için film; istifleme ve taşıma için kutu.

Bir kutu, ağırlık taşıyabilir ve palet üzerinde yüksek istiflenebilir; bu nedenle depolama ve sevkiyat için uygundur. Shrink film, birden fazla ürünü tek birim olarak tutar ve görünür kalmasını sağlar. Birçok paketleyici her ikisini de kullanır: örneğin, küçük ürünler önce tozdan korumak için filmle sarılır, ardından darbeye karşı koruma ve istifleme için kutuya konur.

Film, aynı ürünü paketlemek için kutuya göre daha az malzeme kullanır; ancak darbeye veya istifleme basıncına karşı koruma sağlamaz. Kraft bant ile kapatılmış karton, kağıt geri dönüşümüne gönderilebilir; film ise toplandığı yerlerde plastik geri dönüşümüne gidebilir.

Sipariş vermeden önce kontrol listesi

Sipariş vermeden önce kutu veya ürün boyutlarını, saatlik kapasiteyi, alanı ve akış yönünü, hatta çalışacak kişileri, kutu veya film tedarikini ve hattan sonra ne olacağını (örneğin paletleme, çemberleme veya sarma) kontrol edin. Yukarıdaki karşılaştırma tablosu, her iki hattın paket boyutlarını ve kapasitesini gösterir.

Öncelikle paketlediğiniz karton boyutlarını ve her birinden günde kaç adet ihtiyacınız olduğunu listeleyin. LINEBOX-03, 200 × 200 × 150 mm’den 500 × 400 × 350 mm’ye kadar kartonları işler; boyutlarınızın bu aralığa uyduğundan emin olun. Saatte ihtiyacınız olan kutu sayısını, LINEBOX-03’ün saatte 720 kutu kapasitesiyle karşılaştırın. Daha fazla kutuya ihtiyacınız varsa, ikinci bir hat planlayın; günlük ihtiyacınız fazlaysa, ikinci bir vardiya düşünün.

Hat için monofaze prizler ve basınçlı hava gerekir: hem açıcı hem de bantlama makinesinin kapak katlayıcısı pnömatiktir. Hat için yaklaşık 6,1 m uzunluk ve her iki uçta paketleyiciler ile paletler için alan planlayın. Kuru, düz oluklu mukavvadan düz koli kartonları, açıcı ve bantlama makinesi için koli bantları ve shrink ambalaj kullanıyorsanız SHRINKCOMBO için film bulundurun. Kutuları kimin dolduracağına ve üretim sırasında açıcı magazininin dolu tutulmasından kimin sorumlu olacağına karar verin.

Paketleme hatları hakkında sorular

LINEBOX-03 paketleme hattı saatte kaç kutu üretir?

AUTOBOX10 koli açma makinesi dakikada 10–15 kutu oluşturur; üretici, hattın kapasitesini saatte 720 kutuya kadar olarak belirtmektedir.

LINEBOX-03 paketleme hattı hangi karton boyutlarını işler?

LINEBOX-03, 200–500 mm uzunluğunda, 200–400 mm genişliğinde ve 150–350 mm yüksekliğinde kartonları işler.

LINEBOX-03 paketleme hattı ne kadar uzunluktadır?

LINEBOX-03 paketleme hattı yaklaşık 6,1 m uzunluğunda ve 650 mm çalışma yüksekliğindedir.

LINEBOX-03 paketleme hattı hangi elektrik beslemesini gerektirir?

LINEBOX-03 paketleme hattı, 220 V, 50 Hz monofaze elektrikle çalışır. Koli açma makinesi ve bantlama makinesi ayrıca basınçlı hava gerektirir.
