Otomatik Palet Streç Sarma Makinesi SMARTWRAP X20 2000kg

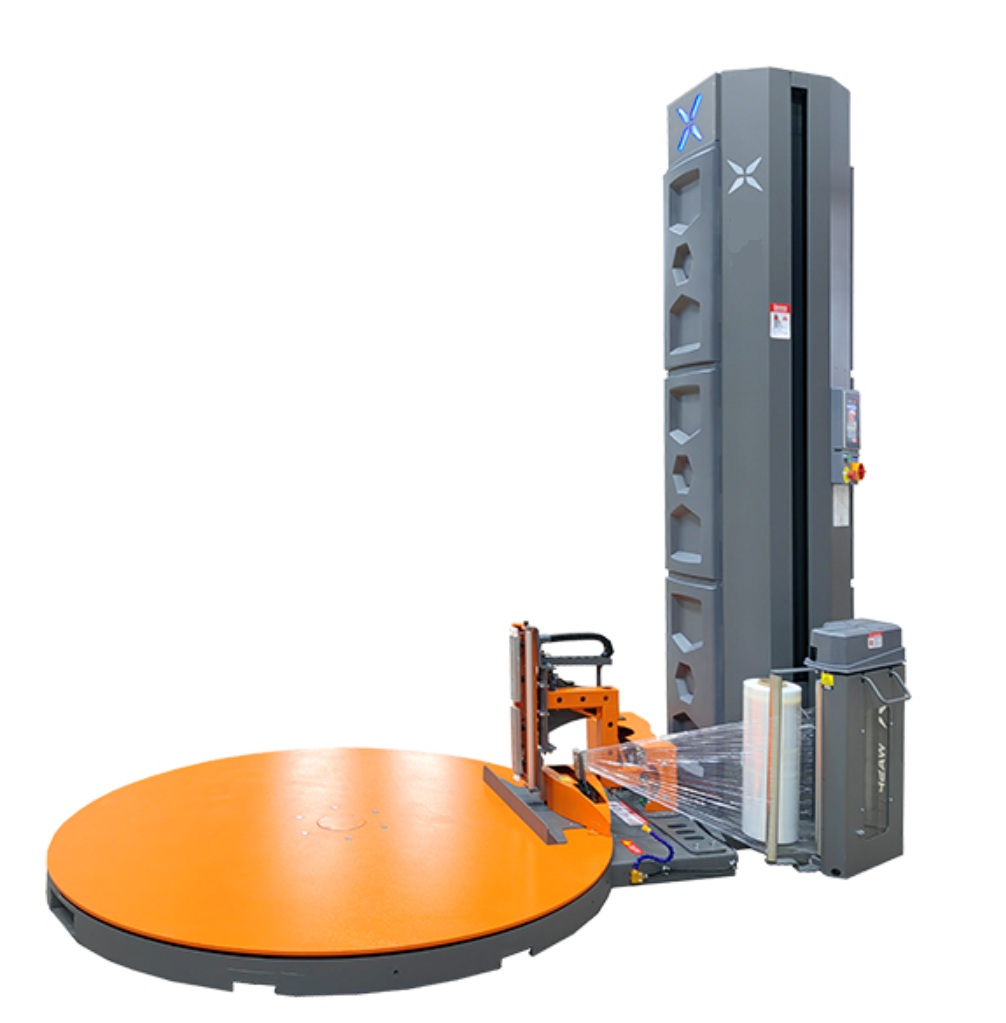

SMARTWRAP X20 tam otomatik palet streç sarma makinesi

SMARTWRAP X20 tam otomatik bir streç sarma makinesidir: palet döner tablanın üzerine sürülür, operatör makineden veya uzaktan kumandadan bir düğmeye basar ve makine filmi tutar, yükü sarar, filmi sıcak tel ile keser ve film ucunu paletin üzerine kendi kendine bırakır. Başlangıçta filmi bağlamaya veya sonunda kesmeye gerek yoktur.

Paletleri 2000 kg‘a kadar, 1800 mm döner tabla üzerinde (isteğe bağlı 2000 mm), 2350 mm‘ye kadar yükseklikte (isteğe bağlı 2800 veya 3200 mm), saatte 30 ila 40 palet hızında sarar.

Motorlu film arabası, filmi %300 oranında gererek yükün üzerine uygular, bir metre film üç metreye çıkar, böylece bir rulo üç kat daha fazla alanı sarar ve film yükü eşit gerginlikte tutar. Bir fotosel her paletin yüksekliğini ölçer, böylece film yükün üstüne taşmaz.

Makine, alt kısımda filmi ip haline getirerek yükü palete bağlar; yük kamyonda kaymaz ve forklift alt filmden yakalasa bile filmi yırtmaz. Makinede en az on sarma programı kayıtlıdır ve LED ışık durumu gösterir: mavi hazır, yeşil çalışıyor, kırmızı alarm. Tek fazlı 220–240 V, 1,5 kW ile çalışır ve ağırlığı 750 kg’dır.

SMARTWRAP X20’un kullanım alanları

SMARTWRAP X20 tam otomatik streç sarma makinesi, üretim, lojistik ve depolama ortamlarında, yüksek verimlilik ve sürekli yük güvenliği gereken yerlerde kullanılır. Karton, çuval, varil veya karışık ürün paletlerini taşıma veya depolama için sabitlemek amacıyla sarmak için uygundur. Genellikle bir paketleme veya üretim hattının sonunda ya da sevkiyat alanında konumlandırılır.

Bu streç sarma makinesi, vardiya başına yüksek hacimli palet işleyen, özellikle yüklerin boyut, şekil veya stabilitesinin değişken olduğu operasyonlarda tercih edilir.

Teknik özellikler

SMARTWRAP X20 günlük kullanımda

Operatörler film rulosu stoğunu takip etmeli, filmin doğru şekilde takıldığını kontrol etmeli ve döner tabla etrafının çevrim başlamadan önce boş olduğundan emin olmalıdır.

SMARTWRAP X20 streç sarma makinesi videoda

▶

Streç sarma makinesinin sevkiyatınıza katkısı

• Hiç kimse filme dokunmaz. Makine filmi tutar, sıcak tel ile keser ve ucunu yükün üzerine bırakır, böylece operatör paleti getirip başlat tuşuna basar ve paleti alır.
• %300 ön gerdirme. Bir metre film üç metre olur, böylece bir rulo üç kat daha uzun gider ve yük eşit gerginlikte tutulur.
• Saatte 30 ila 40 palet. 1 × 1,2 × 1,8 m boyutunda, iki kat sarılmış bir palet üzerinden ölçülmüştür. Tüm gün çalışan bir sevkiyat alanı için yeterlidir.
• On program, tek tuş. Hafif, ağır ve dengesiz yükler için ayrı programlar vardır; operatör sadece seçer.
• Yükü kendisi ölçer. Bir fotosel paletin tepesini bulur, böylece film yukarıda boşa harcanmaz.
• Kendiniz bakım yapabileceğiniz parçalar. SIEMENS kontrol, SICK sensörler, OMRON röleler ve GPG motor. Standart endüstriyel parçalar, kapalı kutu değil.

Film, kontrol ve güvenlik

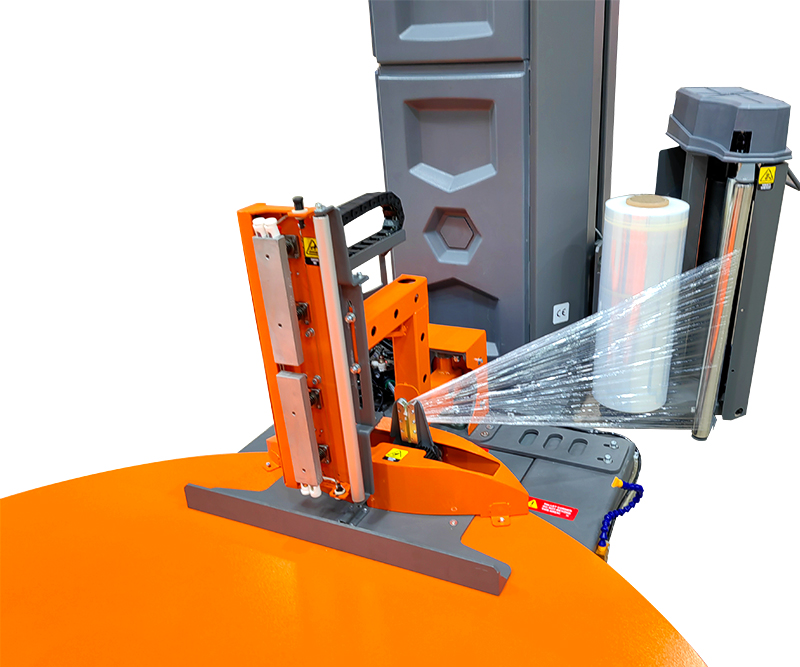

• Tam otomatik film tutma ve sıcak tel ile kesme

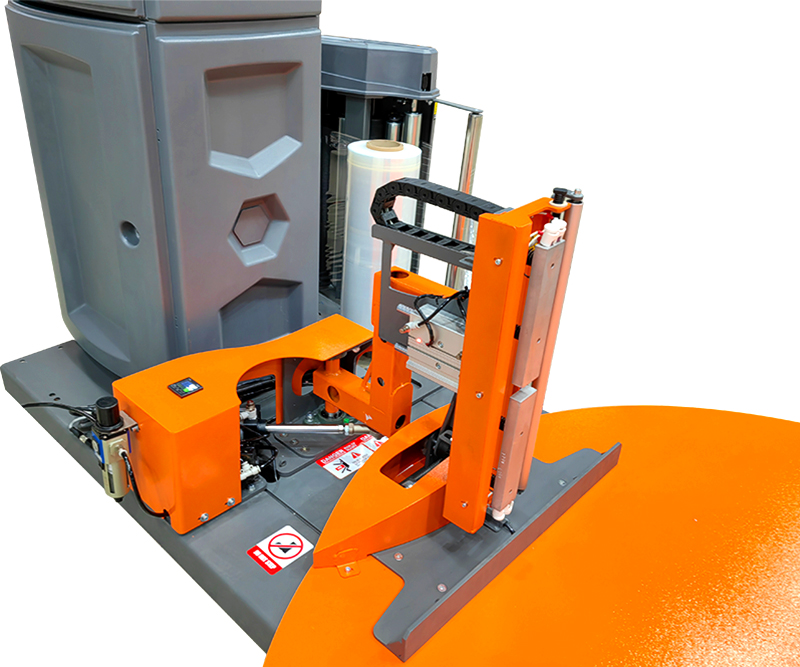

• Palet tutma sistemi: film altta bükülür ve yükü palete bağlar
• Uzaktan kumanda ile başlatma
• LED ışık: mavi hazır, yeşil çalışıyor, kırmızı alarm
• 2000 kg’a kadar yük
• Döner tabla 1800 mm (isteğe bağlı 2000 mm), 3–12 d/dk
• Sarma yüksekliği 2350 mm’ye kadar (isteğe bağlı 2800 veya 3200 mm)

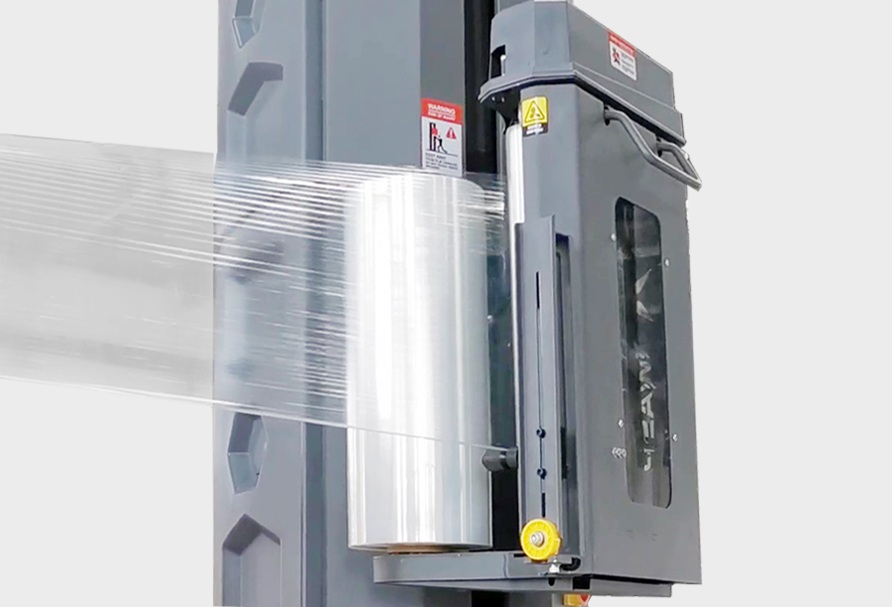

• Motorlu ön gerdirme %300 (maksimum %380), film arabası 1,5–5,5 m/dk
• Saatte 30–40 palet
• Streç film 500 mm genişliğinde (isteğe bağlı 750 mm), 12–35 mikron, rulo en fazla 250 mm ve 15 kg, göbek 76 mm
• En az 10 sarma programı, ayarlanabilir sarma kuvveti, ip yapma sistemi
• Fotocell ile otomatik yük yüksekliği ölçümü
• Palet tutma sistemi dahildir

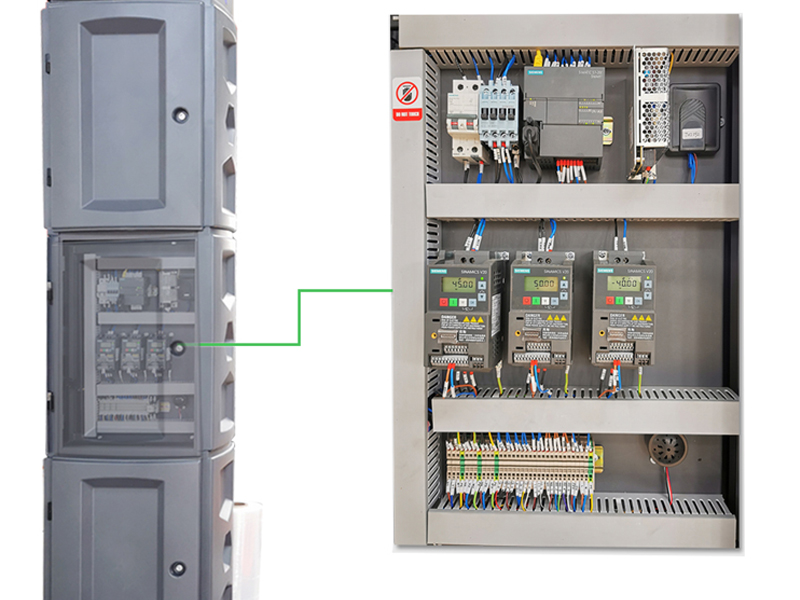

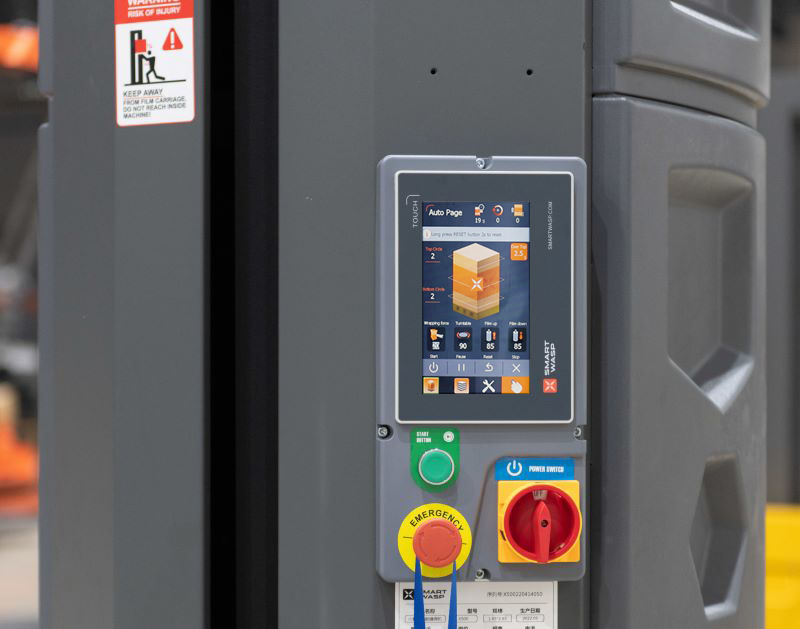

• X-LINE 7 inç dokunmatik ekran, SIEMENS PLC ve inverter, SICK sensörler
• Yumuşak başlatma ve durdurma, kolon içinde emniyet kemeri, CE
• 220–240 V, 50/60 Hz, monofaze, 1,5 kW; film tutucu ve kesici için basınçlı hava

SMARTWRAP X20 seçimi ve kullanımı

Yaygın hatalar arasında, belirtilen aralık dışında film rulosu kullanmak, döner tabla kapasitesinin üzerinde yük koymak veya makine etrafında boş alan olmadan çalıştırmak yer alır. Arıza süresini önlemek için makineyi temiz tutun, yıpranmış film rulolarını zamanında değiştirin ve hareketli parçalar ile güvenlik donanımları için bakım programına uyun. Dengesiz veya düzensiz yükler sarılacaksa, üstte veya altta fazladan sarım yapılacak şekilde programı seçin veya ayarlayın.

SMARTWRAP X20 streç sarma makinesi nasıl kullanılır

1. Streç film rulosunu arabaya yerleştirin ve filmi ön gerdirme merdanelerinden geçirin.
2. Dokunmatik ekrandan programı seçin veya bu yük için sarım sayısını, döner tabla hızını, araba hızını ve sarma kuvvetini ayarlayın.
3. Paleti bir forklift veya transpalet ile döner tablanın üzerine yerleştirin.
4. Başlat tuşuna makineden veya uzaktan kumandadan basın. Makine filmi tutar, yükü alttan üste ve tekrar alta sarar, filmi altta ip yapar, sıcak tel ile keser ve ucunu yükün üzerine bırakır.
5. Paleti çıkarın ve yenisini yerleştirin; transpaletler için rampa mevcuttur.

Ayarlar ve bakım

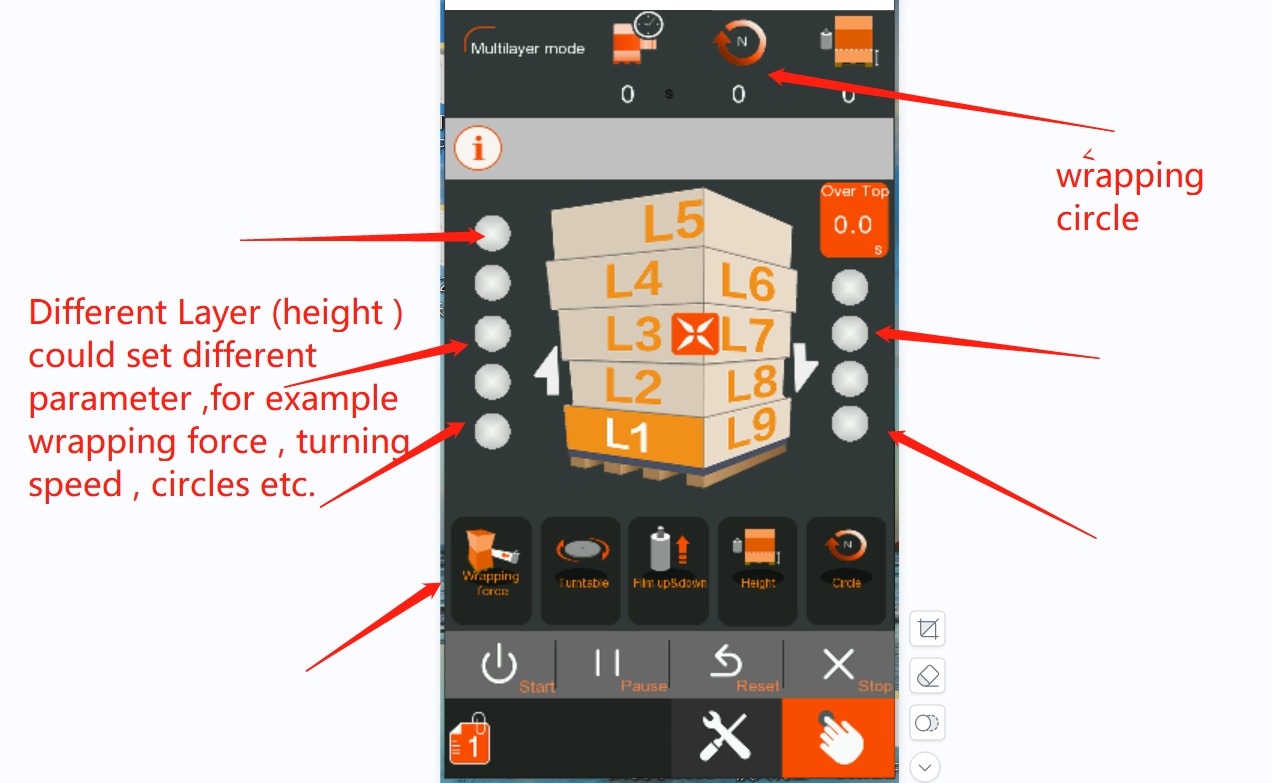

• Programlar. Makinede en az on program kayıtlıdır: altta, ortada ve üstte sarım, döner tabla ve araba hızı, sarma kuvveti.
• Sarma kuvveti. Ayarlanabilir: ağır ve sağlam paletlerde sıkı, hafif veya dengesiz yüklerde ise filmi yükü dağıtmayacak şekilde daha yumuşak.
• Film. 500 mm genişliğinde (isteğe bağlı 750 mm) ve 12–35 mikron kalınlığında streç film, en fazla 250 mm çapında ve 15 kg’a kadar rulolar, 76 mm iç çaplı (isteğe bağlı 50 mm) karton göbekte.
• Palet tutma. Altta film daraltılarak palet ve yükü bir arada tutan bir ip haline getirilir; her makinede standarttır ve ayar gerektirmez.
• Bakım. Herhangi bir işlemden önce makineyi kapatın. Döner tabla, merdaneler ve sıcak tel kesiciyi filmden arındırın ve kolon içindeki emniyet kemerini kontrol edin.

Streç sarma makinesi siparişinden önce

Fiyat bu sayfada gösterilmektedir. Bu makinenin sevkiyatınıza uygun olup olmadığını belirleyen birkaç detay vardır: Teklif istemeden önce bunları kontrol edin veya bize iletin, birlikte inceleyelim.

• Palet boyutu ve ağırlığı. Standart olarak 1800 mm döner tabla (isteğe bağlı 2000 mm) ve 2000 kg’a kadar yükler.
• Yük yüksekliği. Standart olarak 2350 mm’ye kadar; isteğe bağlı olarak 2800 veya 3200 mm.
• Film. 500 mm genişliğinde ve 12–35 mikron kalınlığında, 76 mm göbekli streç film; makine filmi kendi başına %300 oranında gerer.
• Elektrik ve hava. 220–240 V, 50/60 Hz, monofaze, 1,5 kW. Standart priz ile çalışır. Film tutucu ve kesme kolu basınçlı hava ile çalışır, bu nedenle makinenin hava beslemesine ihtiyacı vardır.
• Alan ve opsiyonlar. 1800 mm döner tabla ile makinenin ölçüleri 2795 × 1800 × 2730 mm ve ağırlığı 750 kg’dır; 2,9 × 1,95 × 0,95 m, 6 m³ sandıkta sevk edilir. Transpalet rampası ve tartı opsiyoneldir.
